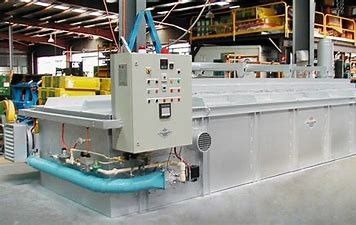

300000Kcal/H de elektrische Controle van het de Oventouche screen van de Zinkdeklaag

De hoofdparameter onderworpen is aan het definitieve en goedgekeurde ontwerp

Maatregelen van Ovenvorm 20000mm×2500mm×3500mm (de lengte van het Genezen van Sectie is 13m)

Maximum geschatte het genezen temperaturen. 330℃

De snelheid van vervoert v=0.25~0.45m/min

Breedte van netwerk-riem 1000mm

Efficiënte hoogte van keel 300mm

Gas het verwarmen capaciteit van 300000Kcal/h

Geïnstalleerde capaciteit 25.2KVA

Verrichtingscomité Touch screen/Engelse & Chinese Taal

Temperatuur die ±5℃ controleren

Operationeel proces om technieklading te genezen → die levelling→ → voorverwarmen die en → genezen die koelen leegmaken

Struction en beschrijvingen

Hoofdzakelijk gestructureerd van het Laden van en het uncloading van secties, vervoert het HL Koelsysteem, Eenheid, Lichaam, de Producerende en Doorgevende etc. Systemen van de Hete Ontploffingslucht, Elektrisch Controlesysteem. Het wordt speciaal ontworpen voor Geomet-deklaag (en geschikt voor een andere de vlokdeklaag van het merkenzink, geen kwestie water-basis of oplosbaar-basisverf). Hoog-Automaticly gecontroleerd met de snelheid van netwerk-blet-schakel geregeld in, kan het volledig allen tevredenstellen die processen genezen.

Ladingssectie:

Hier vervoert het ladingsplatform en eenheid wordt ontworpen. om smoth deklaaglaag te hebben, wordt de geschikte afstand van het nivelleren overwogen.

Het leegmaken Sectie:

Hier vervoert het het leegmaken platform en eenheid wordt ontworpen.

Koelsysteem:

De functie van HL KoeldieSysteem, omhoog met het Koelen van Cel wordt gemaakt, Leverende en uitputtende ventilators en luchtleiding, is het koelen van de genezen delen af te dwingen. De hoge buitenrotor centrifugaalfan wordt goedgekeurd. En de thermische isolatie is opstelling bij de uitgang en de ingang van de cel.

Vervoer Eenheden

De aandrijvingsketen (40Mn), naadloos staal φ27㎜ bevestigt tube3, roestvrij staal netwerk-riem (pasvorm voor M6), verminderingsdoos, spanningsapparaat, aandrijvingstanden, drijfas en spoor.

Lichaam

Hier bevat het lichaam nat-Aftapt systeem en van de Hete Ontploffingslucht Producerende en Doorgevende Systemen, en met inbegrip van:

Het Lichaam bevat het Voorverwarmen van en het genezen van twee secties. Het voorverwarmen hoofdzakelijk doet nat in lage tempreture en het genezen van sectie van de hand solidifys de deklaaglaag in hoge tempreture. Alle tempretures in deze twee secties kunnen worden geregeld en worden gecontroleerd. 180mm het silicaat van het diktealuminium wordt gevuld tussen binnen-muur (1.5mm roestvrij staalplaat) en buiten-muur (1,5 mm walsten plaat koud). om hittekanaal te verminderen en geen thermische expansivity te verzekeren, worden al platenbinnenkant en de buitenkant verzegeld.

Nat-aftapt systeem

Dit systeem, hoofdzakelijk bevattend ontwaterend ventilator en buis, doet nat van de hand vluchtig gemakt sinds het nivelleren en terwijl het verwarmen van de deklaaglaag, om de beste deklaagoppervlakte te bereiken.

De Producerende en Doorgevende Systemen van de hete Ontploffingslucht:

Er zijn twee reeksen deze soorten systemen. Men is voor het voorverwarmen tussen haakjes van het elektrische verwarmen en andere is voor het genezen tussen haakjes van gas-verwarmt. Allebei keuren luchtventilators goed om hitteuitwisseling tussen de oven en de branders te bereiken.

De doorgevende fans en de buizen worden hoofdzakelijk ontworpen voor de Hete Doorgevende Systemen van de Ontploffingslucht. En de buizen worden gemaakt van 2.0mm roestvrij staal.

Het leegmaken Eenheid

Zijn die functie is de delen leeg te maken van de netwerk-riem van de oven in het kringloopgeval met een laag worden bedekt.

Widthness van plaatkoppelingketen: 270mm

Vervoer snelheid: 2.5 m/min

Verminderingsdoos: 0.75KW

Elektrisch Controlesysteem:

De touch screenverrichting wordt goedgekeurd, zo easyly kunt u alle acties van de oven, zoals controle controleren het netwerk-riem drijfapparaat, het snelheids regelende apparaat, de Producerende en Doorgevende Systemen van de Hete Ontploffingslucht, het verwarmen tempreture het ontdekken, etc. nat-Aftapt systeem.
